Sau khi hoàn thành tất cả mọi thông tin cũng như yêu cẩu của khách hàng, công ty chúng tôi thực hiện lựa chọn các quy cách để lắp đặt sản phẩm cổng xếp inox làm sao được diễn ra một cách thuận tiện và hiệu quả nhất.

Tùy từng hoàn cảnh cụ thể hoặc tùy theo yêu cầu của khách hàng mà chúng tôi có những phương án lắp đặt khác nhau, Xin quý khách hàng hay theo dõi các phương án do chúng tôi lựa chọn để lắp đặt sản phẩm này nhé.

1. Đối với việc lắp đặt cổng

Đây là bước đầu tiên để hoàn thành việc lắp đặt hoàn chỉnh cổng xếp inox cho khách hàng. Đối với bước đầu tiên này, chúng tôi có 2 phương án thường được sử dụng là:

- Phương Án 1: Lắp cổng phía sau trụ đặt cổng.

- Phương án 2: Lắp đặt cổng ở giữa trụ cổng.

Sau đây chúng ta hay đến với cách lắp đặt đối với từng phương án như sau.

a/ Phương Án 1: Lắp cổng phía sau trụ đặt cổng.

- Đối với trường hợp cổng được đóng

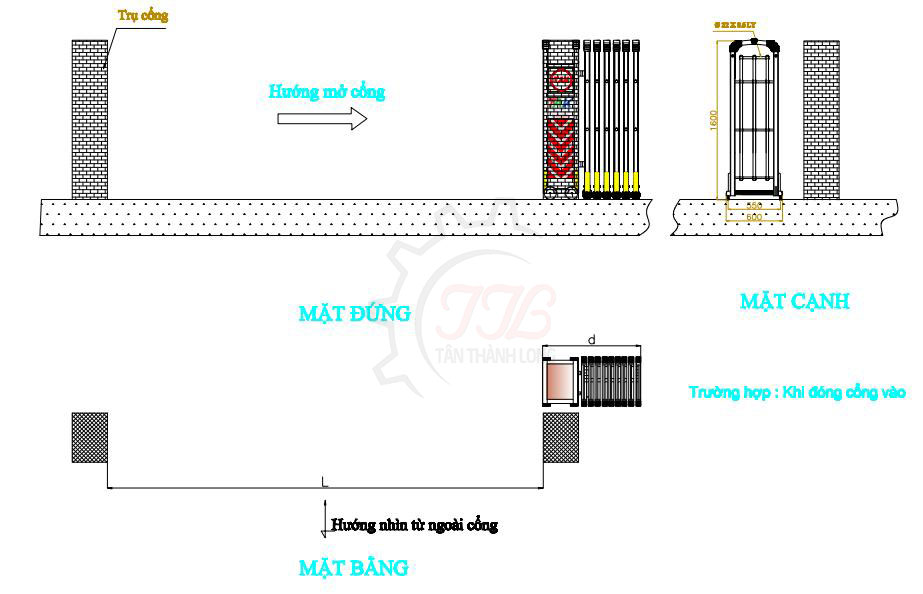

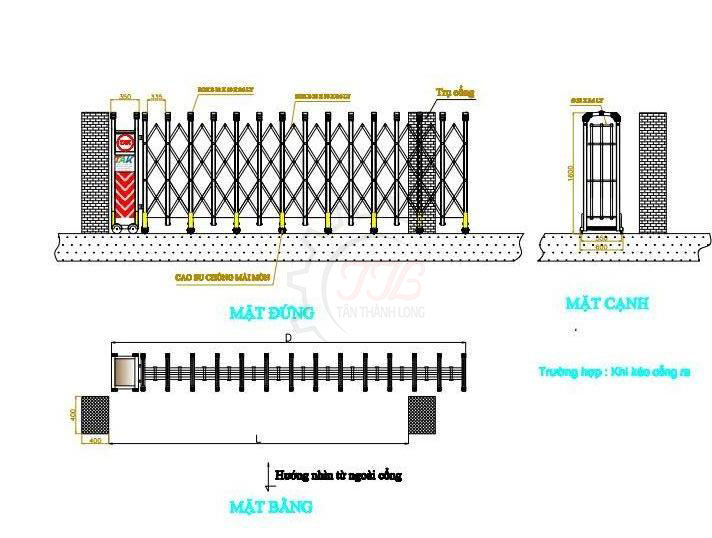

Hình 01: Mô tả khi cổng được đóng với trường hợp lắp sau trụ cổng

- Đối với trường hợp cổng được đóng

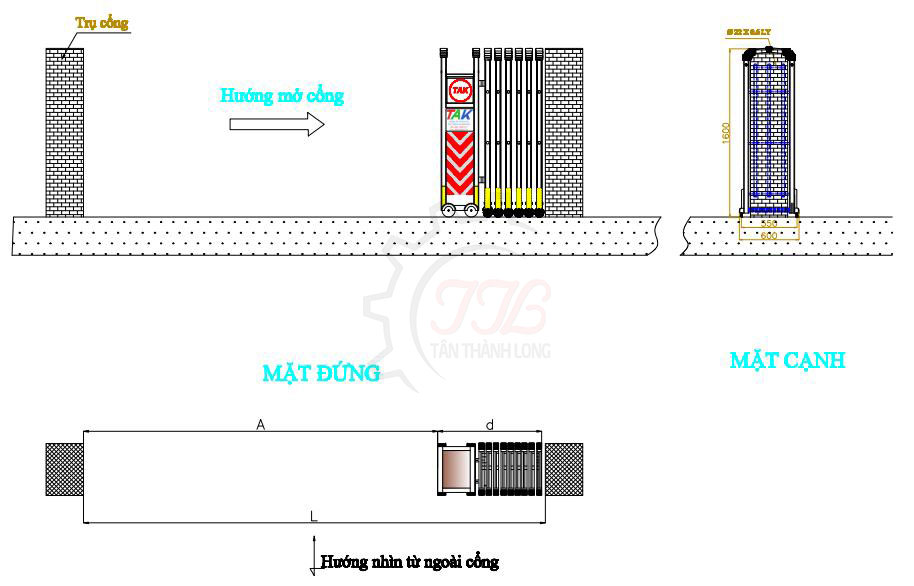

Hình 02: Mô tả khi cổng được mở với trường hợp lắp sau trụ cổng

Trong đó:

L: Chiều rộng thông thủy của cổng.

D: Chiều dài cổng khi được kéo giãn hết ra.

d: Chiều dài cổng khi được xếp hết vào.

Các mẫu từ TAK-001 đến TAK-060: Cứ 1 mét dài cổng khi giãn hết ra khi xếp vào sẽ còn khoảng từ 20-25cm dài.
Riêng các mẫu TAK-061, TAK-062, TAK-063 và TAK-064 thì 1 mét dài khi giãn hết ra sau khi xếp vào còn lại khoảng 60 cm.

b/ Phương án 2: Lắp đặt cổng ở giữa trụ cổng.

- Đối với trường hợp cổng được đóng

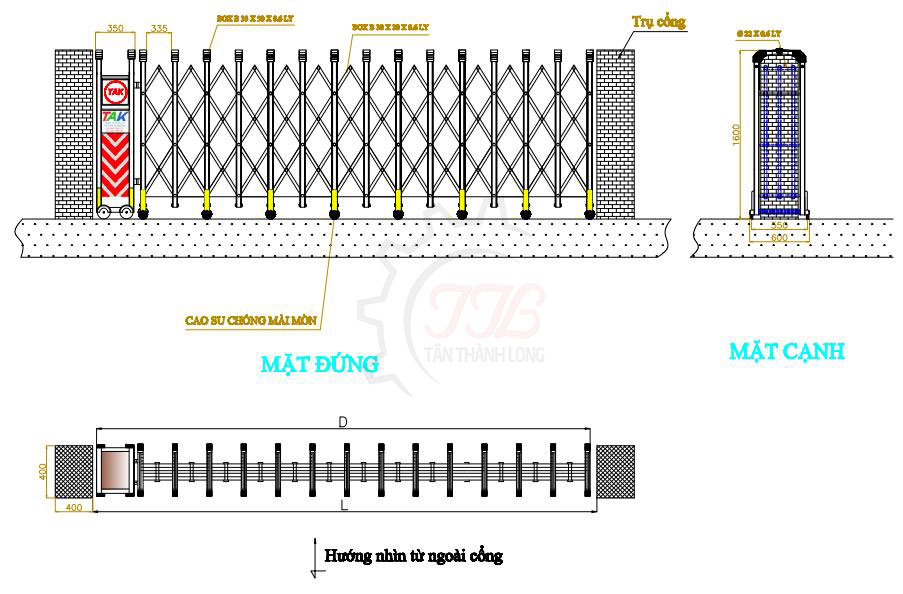

Hình 03. Mô tả khi cổng được đóng với trường hợp cổng được lắp giữa 2 trụ

- Đối với trường hợp cổng được mở

Hình 04. Mô tả khi cổng được mở với trường hợp cổng được lắp giữa 2 trụ

Trong đó:

L: là chiều rộng thông thủy của cổng.

D: là chiều dài của cổng khi được kéo giãn hết ra.

d: là chiều dài cổng khi được xếp hết vào.

2. Quy trình lắp đặt dựng cổng cửa

Đối với quy trình này, tùy theo khách hàng mà chúng ta lại có những cách quy trình lắp dựng cửa khác nhau. Tùy vào việc có đường ray hoặc là không ray thì sẽ có những cách thi công lắp đặt khác nhau như sau:

a/ Các bước lắp đặt cổng xếp inox với không đường ray

- Lắp đặt phía sau trụ cổng

Bước 1: Đặt cổng vào vị trí cần lắp.

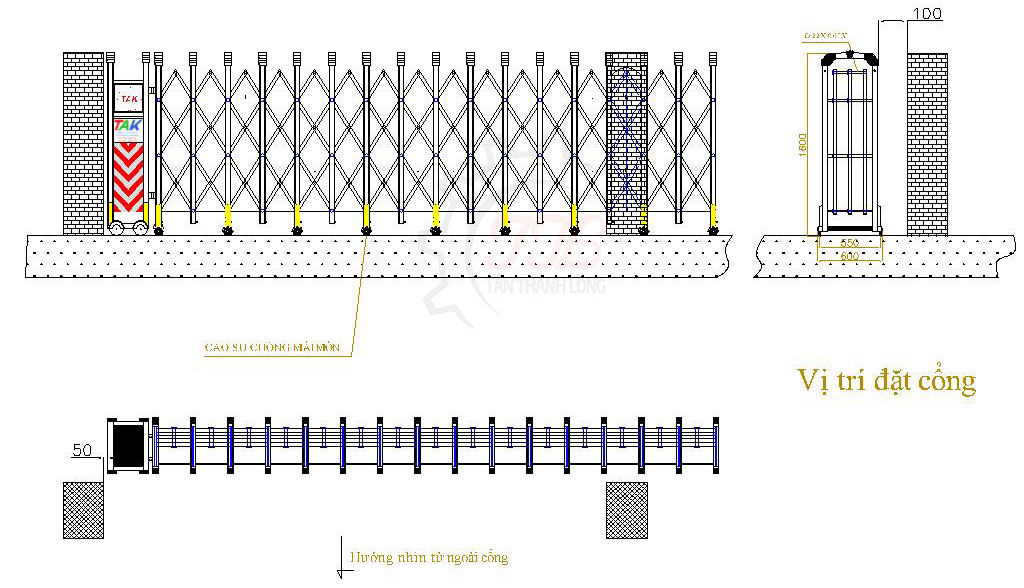

Hình 05: Mô tả vị trí lắp cổng

Bước 2. Chôn nam châm từ. Xác định vị trí chôn nam châm bằng dây đo kỹ thuật, khoan các lỗ có độ sâu từ 2-3cm để chôn các nam châm từ xuống đảm bảo bề mặt nam châm sau khi được chôn xuống bằng với mặt nền.

Riêng điểm dừng đầu cổng (điểm đầu) và điểm dừng cuối cổng (điểm cuối) ta chôn 6 nam châm tròn (hoặc 2 nam châm vuông) với khoảng cách 2,5 tính từ tim nam

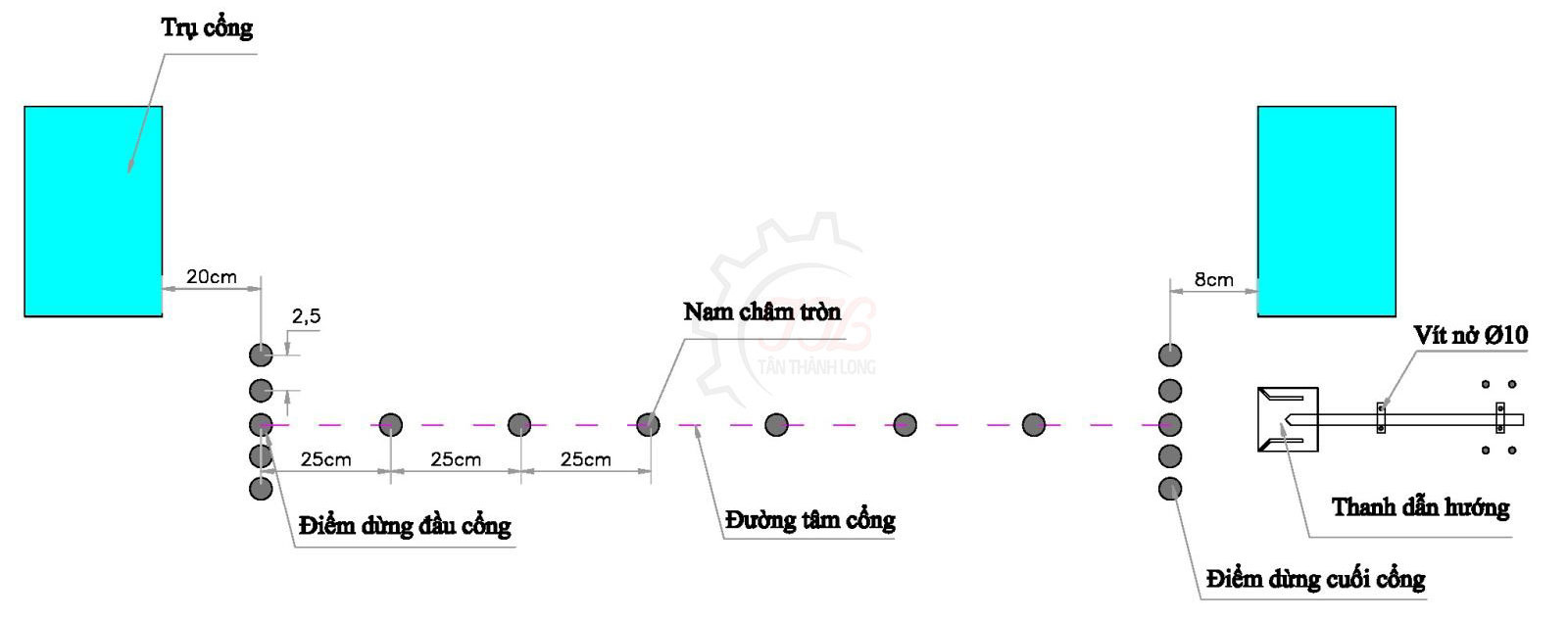

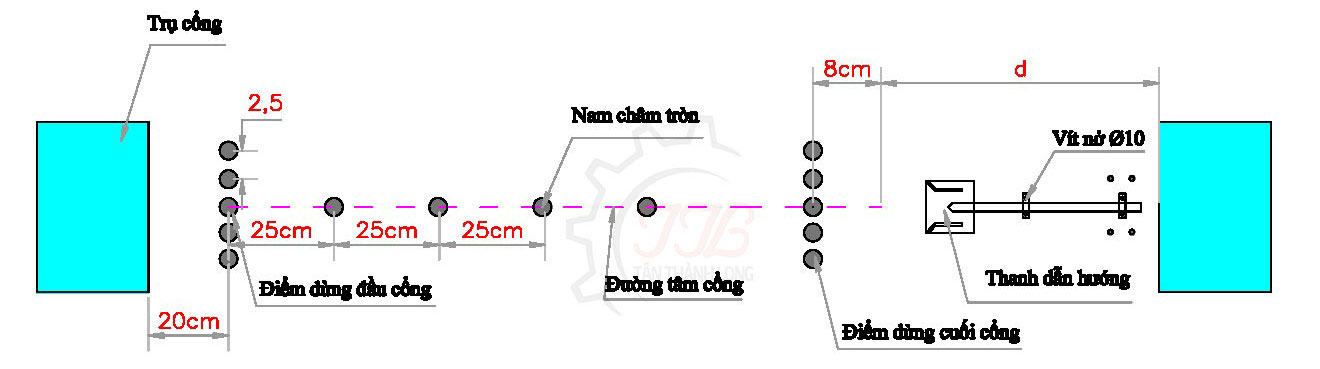

Hình 06. Mô tả vị trí các điểm chôn nam châm định hướng

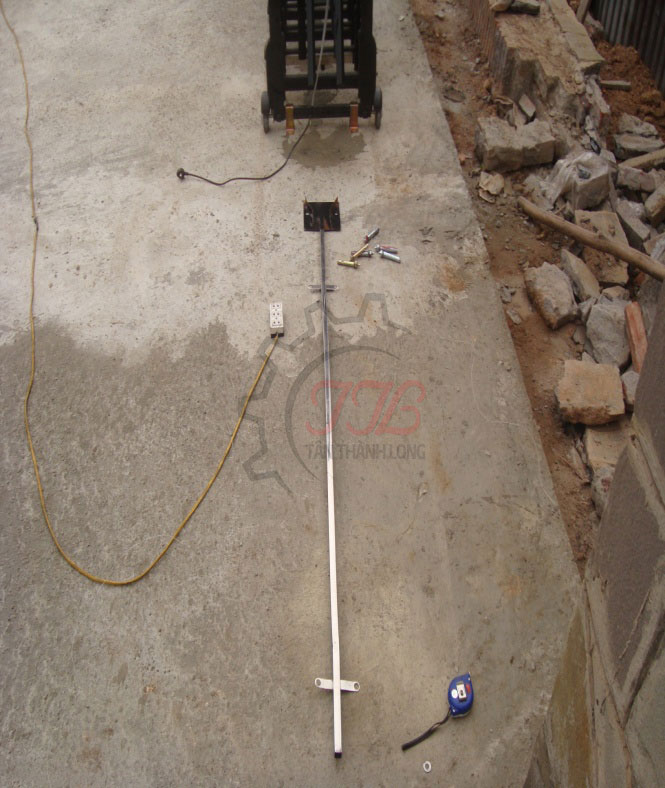

Bước 3. Lắp thanh dẫn hướng. Sử dụng vít nở Ø 10 bắt thanh dẫn hướng xuống mặt nền theo vị trí mô tả trong hình 07.

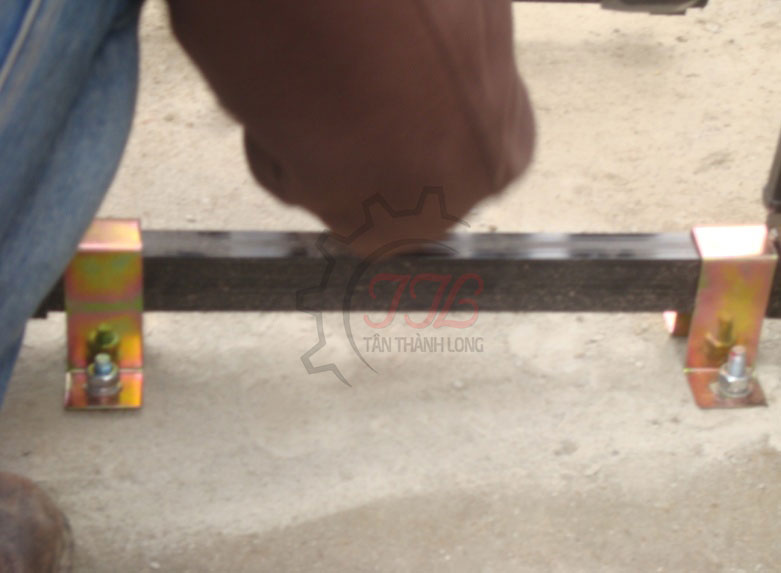

Hình 07. Mô tả thanh dẫn hướng

Bước 4. Cố định cổng. Cổng được cố định bằng 04 vít nở Ø10 được bắt vào thanh chính cuối cổng được mô tả theo hình 08.

Hình 08. Mô tả cố định cổng xuống nền bằng vít nở Ø 10

- Đối với trường hợp lắp ở giữa trụ cổng.

Bước 1: Xác đinh vị trí và chôn nam châm.
Các vị trí và khoảng cách chôn nam châm được miêu tả trên hình vẽ 9.
Chú ý: d là khoản thực tế khi cổng thu vào.

Hình 9. Mô tả vị trí các điểm chôn nam châm trường hợp lắp giữa trụ cổng

Bước 2. Cố định cổng. Cổng được cố định bằng 04 vít nở được bắt vào thanh cuối cổng được mô tả theo hình 10.

b/ Các bước lắp đặt cổng xếp inox với đường ray

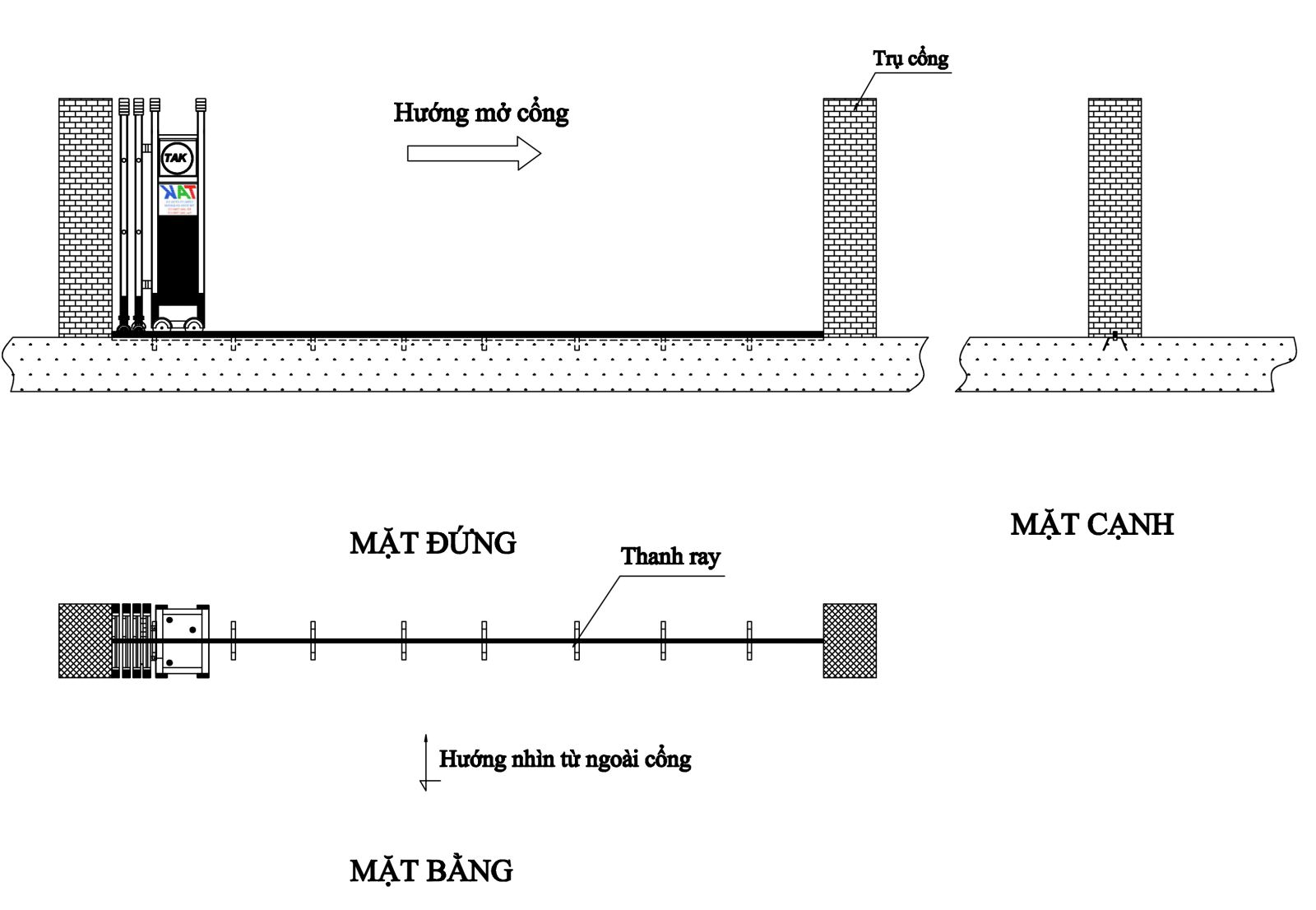

Hình 13. Bản vẻ kỹ thuật mô tả ray cổng

- Đối với trường hợp lắp ở giữa trụ cổng.

Bước 1: Xác định vị trí đặt ray.

Tủy theo kích thước trụ cổng và khoảng cách giữa 2 bánh xe mà ta chọn vị trí đặt ray sao cho hợp lý nhất

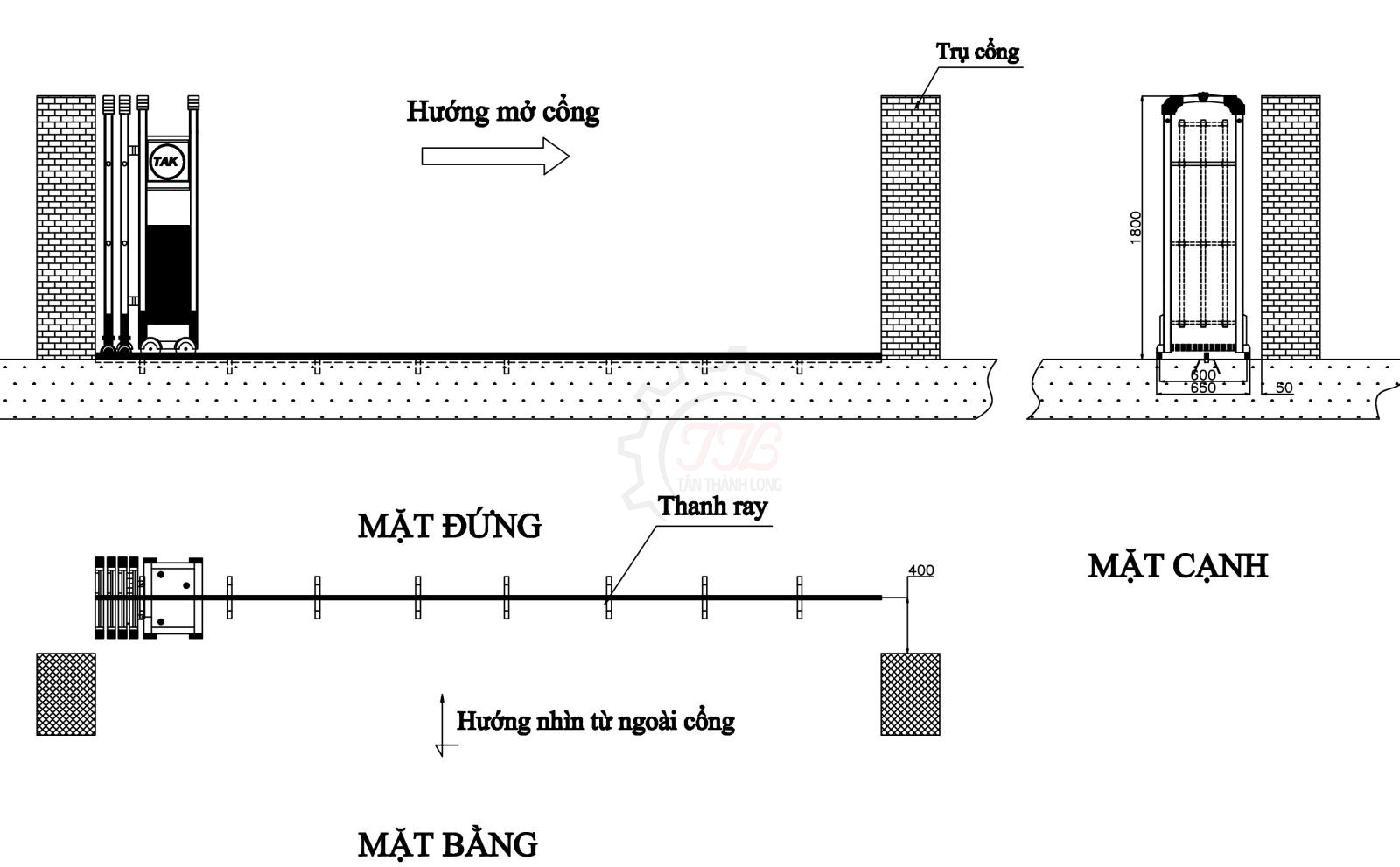

Hình 14. Miêu tả vị trí đặt ray

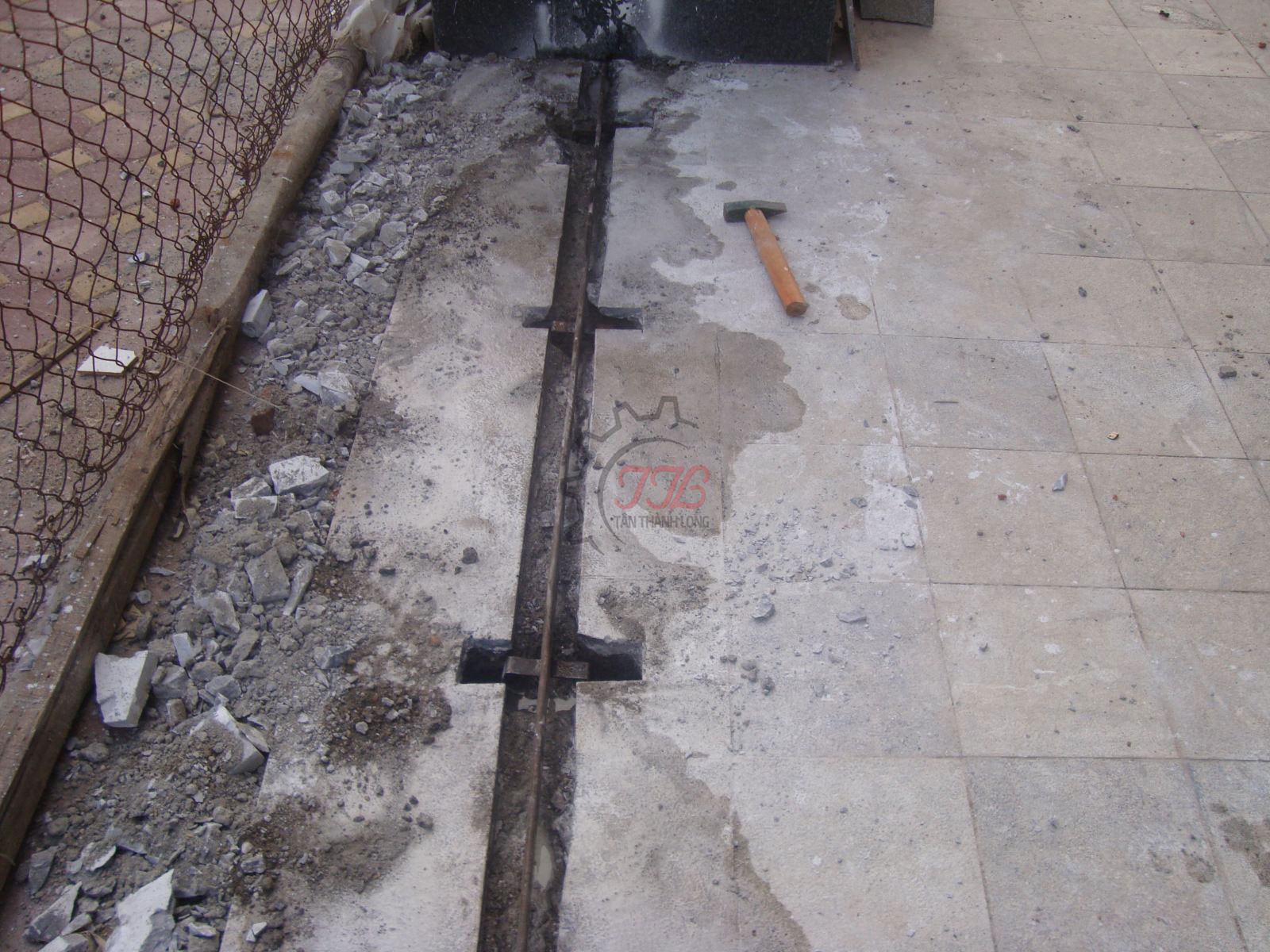

Bước 2: Tiến hành khoan cắt bê tông và đặt ray theo hình vẽ 14.
Chú ý:
+ Ray đặt sẽ cao hơn so với nền từ 2-2,5cm.
+ Các điểm nối ray phải thẳng hàng nhau.

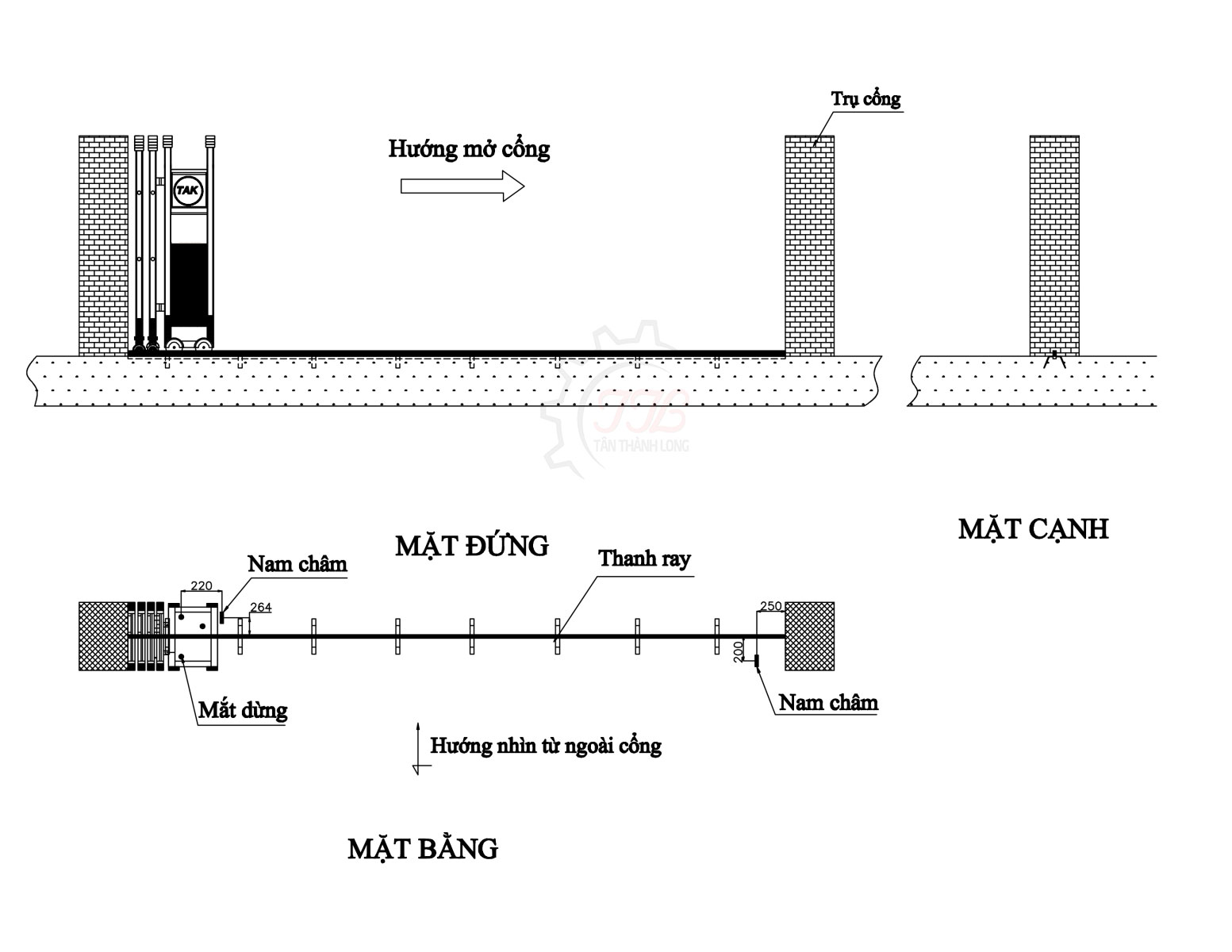

Hình 15. Miểu tả quá trình đặt ray.

Bước 3. Tiến hành đặt cổng vào ray. Đổng thời chôn nam châm ở các điểm dừng trên đầu và điểm dừng cuối cổng.

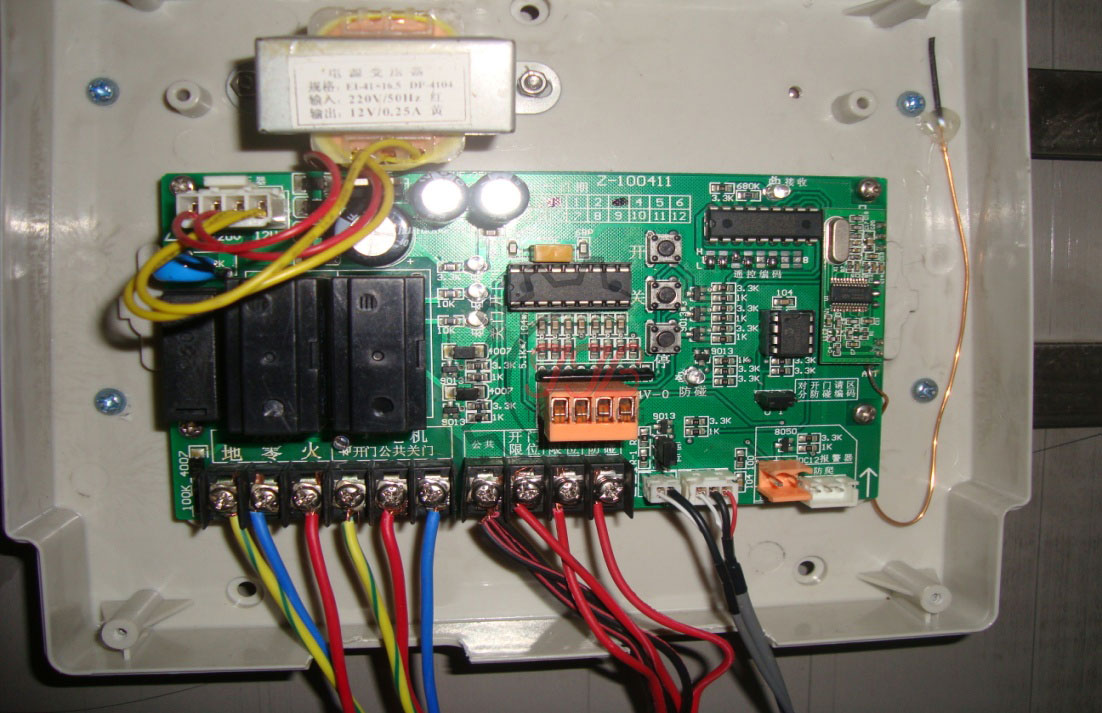

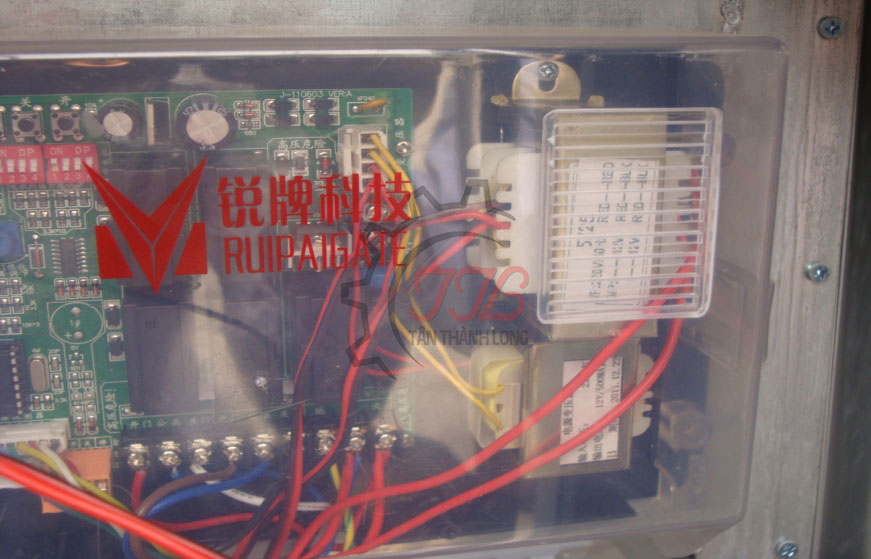

3. Cuối cùng cũng là bước hết sức quan trọng đó là sơ đồ đấu điện
